光释光激发温度对释光信号背景值的影响及机制分析

光释光（Optically Stimulated Luminescence, OSL）技术作为辐射剂量测量的重要手段，因其快速响应和高效性，被广泛应用于环境监测、考古测年及临床剂量评估等领域。该技术通过检测材料受辐射后陷阱中储存的光能释放特征来反推剂量，其核心在于准确区分信号与背景值。近期研究表明，光释光激发温度是影响信号背景值的关键因素。

一、高温背景信号的实验观测

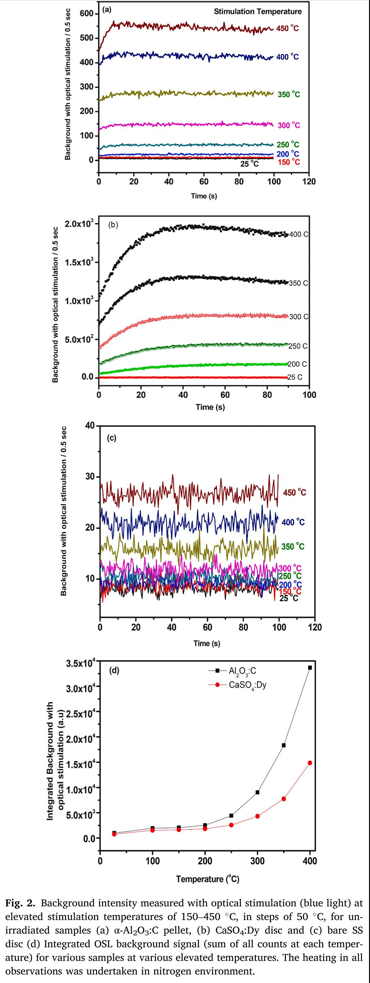

在针对 Al₂O₃:C 和 CaSO₄:Dy 磷光体的实验中，研究人员发现未辐照样品的释光信号背景值随激发温度提高而显著升高。数据显示，Al₂O₃:C 在 450°C 时的背景值计数较室温（25°C）增加20倍，CaSO₄:Dy 在350°C时背景值较室温增幅达 30 倍。值得注意的是，这种背景增强与黑体辐射无关 —— 空白不锈钢测片在相同条件下背景信号增幅不足 5%，且高温下的黑体辐射强度远低于磷光体背景（图 1）。这表明背景信号主要源自磷光体材料本身，而非样品的热辐射或仪器噪声。

二、背景信号升高的双重机制

进一步研究揭示，高温下背景信号增强由两种物理机制共同作用导致：

光散射效应增强磷光体多为多晶体或粉末状材料，高温会加剧分子热振动，导致材料折射率发生动态变化，进而增强对激发光的散射。实验表明，散射光强度与温度呈正相关，其中密度散射分量随温度升高显著增加。例如，Al₂O₃:C 压片在高温下的散射光贡献占背景信号的 70% 以上，而空白金属表面因缺乏散射介质，背景信号无显著变化（图 1c）。

杂质信号干扰磷光体中微量杂质（如 Al₂O₃:C 中的 Cr³⁺离子）在高温下被激发，产生特征释光信号。以 Cr³⁺为例，其在蓝光激发下的 671 nm 发射带强度随温度升高呈指数增长，这一现象在 CaSO₄:Dy 等非 OSL 敏感材料中亦被观测到，表明与陷阱机制无关，而是材料本征光学特性的温度响应。

三、光释光信号背景值的影响

在 TA-OSL 测量中，高温同时作用于信号与背景：

信号特性：TA-OSL 信号随温度升高而增强，源于光电离截面的温度依赖性及浅陷阱去活化效应（如 Al₂O₃:C 的深陷阱信号在 180°C 时增幅达 40%）。

背景干扰：未校正的背景信号会与真实信号叠加，导致慢成分信号被掩盖。例如，未扣除背景时，Al₂O₃:C 的活化能计算值（0.03 eV）较校正后（0.02 eV）偏高 50%，反映了背景干扰对动力学参数反演的显著影响。

为消除干扰，研究建议采用温度梯度背景校正法，即在相同升温程序下测量未辐照样品的背景信号，并从总信号中扣除。该方法可将活化能测量误差控制在 5% 以内，显著提升数据可靠性。

拓展测试：天然石英的光释光激发温度对信号背景值的影响

一、测试背景与目标

光释光（OSL）测年技术中，石英是最常用的测年矿物之一。基于该项研究对 Al₂O₃:C 和 CaSO₄:Dy 的测试发现，磷光体背景信号随光刺激温度升高显著增强，拓展测试旨在验证自然界天然石英是否存在类似现象，探究其机制是否具有矿物普适性。

二、实验设计与方法

样品制备

材料：选取纯净天然石英砂（纯度 > 99%，粒径 90–125 μm），经氢氟酸蚀刻去除表面污染，再经高温退火（500°C，1 小时）排空所有陷阱电荷，确保样品无残留信号。

对照：空白不锈钢测片作为对比组。

测量设备与条件

仪器：Risø TL/OSL-20（蓝色 LED 激发，λ=470 nm，功率 79.2 mW/cm²）。

温度范围：60–400°C，每个温度点记录 CW-OSL 信号，激发时间 40 秒。

三、关键结果与分析

背景信号的温度依赖性

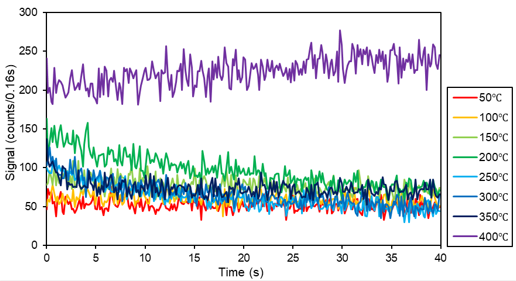

天然石英：石英400°C背景值增幅较50°C增加约 4 倍，且50-350°C信号背景值几乎一致，只有略微随激发温度升高而增加的趋势（图 2）。

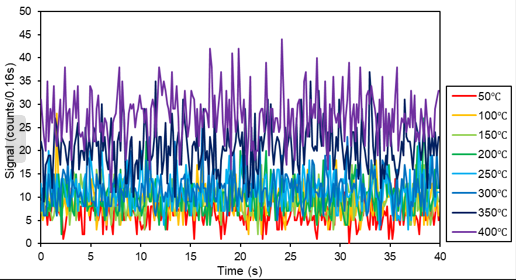

空白不锈钢测片：背景信号几乎不随温度变化（增幅 < 2%），排除黑体辐射和仪器噪声的主导作用（图 3）。

与磷光体的对比

共性：天然石英与磷光体均表现出背景信号随温度升高的趋势。

差异：石英背景增幅显著低于磷光体（如 Al₂O₃:C 增幅达 20 倍），可能与石英缺乏高效发光中心（如 Dy³⁺、Cr³⁺）有关，也可能与不同晶体矿物的晶格陷阱有关。

四、结论

扩展测试证实，天然石英的光释光信号背景值随激发温度升高而略微增强，且50-350°C激发温度下信号背景值几乎无差别，这一现象与磷光体差异较大。在实际应用中，石英光释光测年蓝光激发温度的经验值一般为125°C，拓展测试证明对于石英光释光测年，无需特意更改这一经验值。但是对于其他晶体矿物（例如长石、碳酸盐类矿物等），有必要通过该实验验证光释光信号背景值是否会随激发温度改变而产生较大差异，避免因背景干扰导致的测年误差。
